مثال 2: یک خط لوله افقی به طول 20 متر بین اواپراتور و کمپرسور کشیده شده است. کمپرسور نسبت به اواپراتور در ارتفاع بالاتری نصب شده است و فاصله بین آنها 5 متر است. مبرد مورد استفاده R22، دمای اواپراتور منفی 5 درجه و دمای کندانسینگ 50 درجه سانتی‌گراد است. ظرفیت برودتی نیز 16 کیلووات است. سایز مناسب خط لوله مسی چقدر باید باشد؟

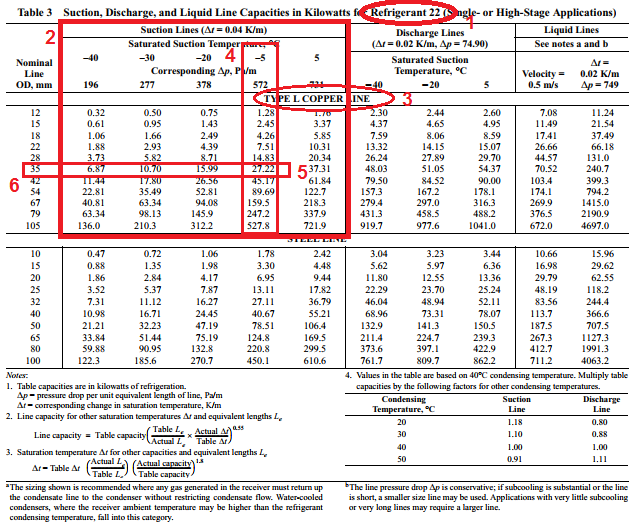

  1. ابتدا به جدول مربوط به R22 مراجعه می‌کنیم.
  2. سپس به کادر قرمز رنگ در شکل زیر که بیانگر اطلاعات مربوط به خط ساکشن است، توجه می‌کنیم.
  3. در مرحله بعد، به کادر 3 که اطلاعات مربوط به لوله مسی را نشان می‌دهد، دقت می‌کنیم.
  4. دمای اواپراتور را انتخاب می‌کنیم که در اینجا منفی 5 درجه است (کادر 4).
  5. بالاترین و نزدیک‌ترین ظرفیت به 16 کیلووات را انتخاب می‌کنیم که در اینجا 27.22 کیلووات است (کادر 5).
  6. اگر به ستون چپ نگاه کنیم، سایز لوله 35 میلی‌متر به دست می‌آید (کادر 6).
  7. در نهایت، دلتا T ناشی از افت فشار را محاسبه می‌کنیم.افت دمای بخش افقی لوله که 20 متر است برابر 0.36 درجه سانتی‌گراد به دست می‌آید (مانند مثال اول) و افت فشار بخش عمودی لوله 0.09 درجه سانتی‌گراد است(بااستفاده از فرمول زیر). در مجموع، افت فشار 0.45 درجه سانتی‌گراد به دست می‌آید  چون افت فشار کمتر از 1 کلوین است، بنابراین خط لوله با قطر 35 میلی‌متر مناسب است.

بررسی کاهش هزینه ساخت

  1. آیا می‌توان خط لوله عمودی را برای کاهش هزینه ساخت کوچک‌تر کرد؟ بیاییم با هم محاسبه کنیم و سایز لوله را 28 میلی‌متر انتخاب کنیم. با جایگذاری در فرمول زیر، افت فشار درخط عمودی 0.21 درجه سانتی‌گراد به دست می‌آید. در مجموع، افت فشار افقی و عمودی با هم برابر 0.36 + 0.21 = 0.57 درجه سانتی‌گراد به دست می‌آید. به نظر می‌رسد انتخاب درستی باشد چون افت فشار کمتر از 1 کلوین است و می‌توان خط افقی را با سایز 35 و خط عمودی را با 28 اجرا کرد.



بررسی سایز کوچکتر لوله عمودی

  1. آیا می‌توان سایز خط لوله عمودی را باز هم کوچک‌تر کرد؟ یعنی خط افقی 35 و خط عمودی 22      میلی‌متر باشد. با جایگذاری در فرمول، افت فشار در خط عمودی 0.924 درجه سانتی‌گراد  به دست می‌آید. در مجموع، افت فشار افقی و عمودی با هم برابر 0.36 + 0.942 =1.28 درجه سانتی‌گراد به دست می‌آید. در نتیجه، انتخاب سایز کوچکتر یعنی 22 میلی‌متر مناسب نیست زیرا افت دما بیش از یک درجه سانتی‌گراد(کلوین) می‌شود.




همه چیز به نظر خوب می‌رسد، اما آیا سایز خط لوله عمودی طوری هست که بتواند روغن مخلوط در مبرد را به کمپرسور برگرداند؟ در مقاله بعدی به این موضوع خواهیم پرداخت.
