برای محاسبه افت فشار در سیستمهای برودتی، باید دو مرحله زیر را طی کنید:
- محاسبه افت فشار
- بررسی برگشت روغن
برای محاسبه افت فشار، باید از جداول مربوطه استفاده کنیم. لازم به ذکر است که در سیستمهای برودتی، افت فشار بر حسب دما بیان میشود. یک خط لوله خوب در سیستم تبرید باید حداکثر افت فشار معادل یک درجه سانتیگراد یا کلوین داشته باشد. دلیل بیان افت فشار بر اساس دما فراتر از این مقاله است، اما به طور خلاصه باید گفت که ظرفیت کمپرسور توسط دمای اشباع تعیین میشود.اکنون به مثال زیر توجه کنید که بدون در نظر گرفتن خط عمودی یا رایزر، مراحل محاسبه را توضیح میدهد:

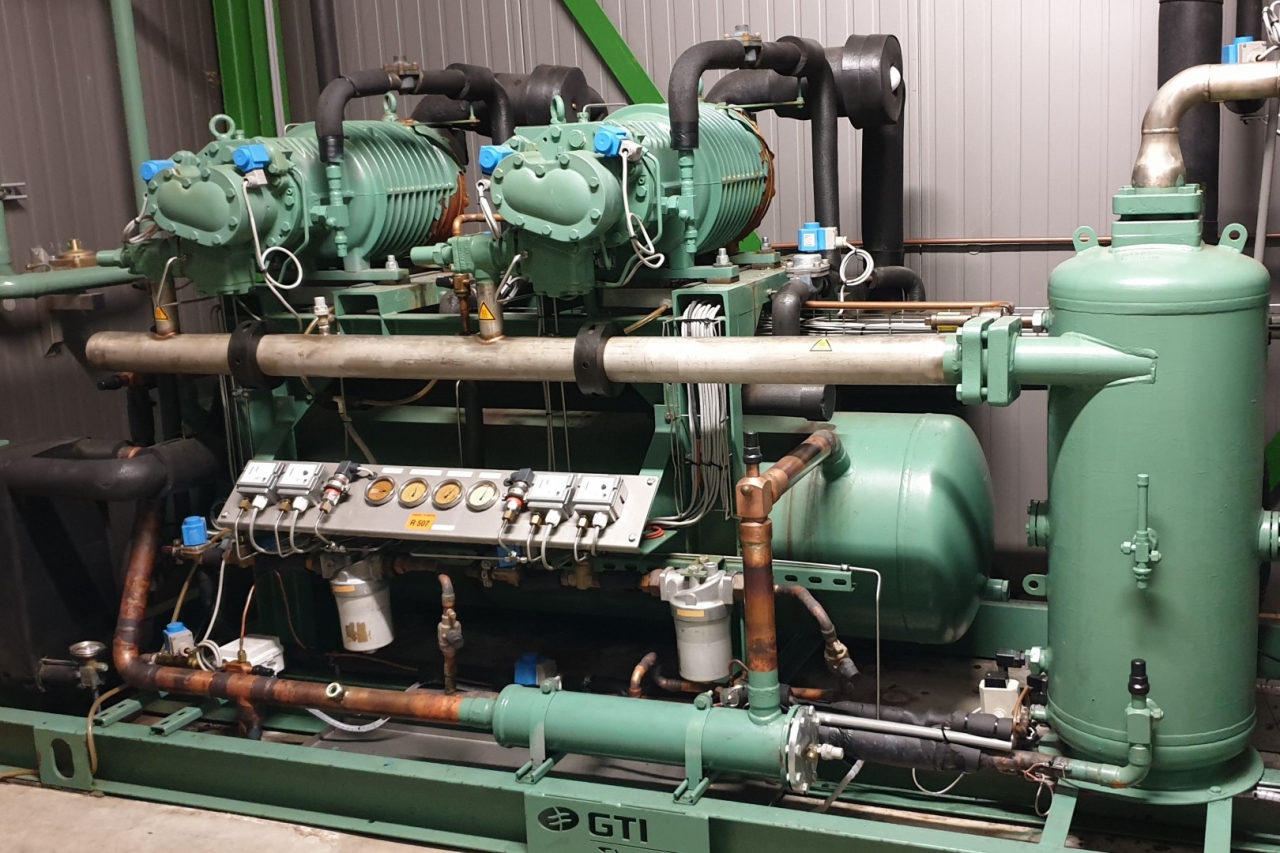

تعیین سایز خط مکش بدون خط عمودی
مثال 1: یک خط لوله افقی به طول 20 متر بین اواپراتور و کمپرسور کشیده شده است. مبرد مورد استفاده R22، دمای اواپراتور منفی 5 درجه و دمای کندانسینگ 50 درجه سانتیگراد است. ظرفیت برودتی نیز 16 کیلووات است. سایز مناسب خط لوله مسی چقدر باید باشد؟

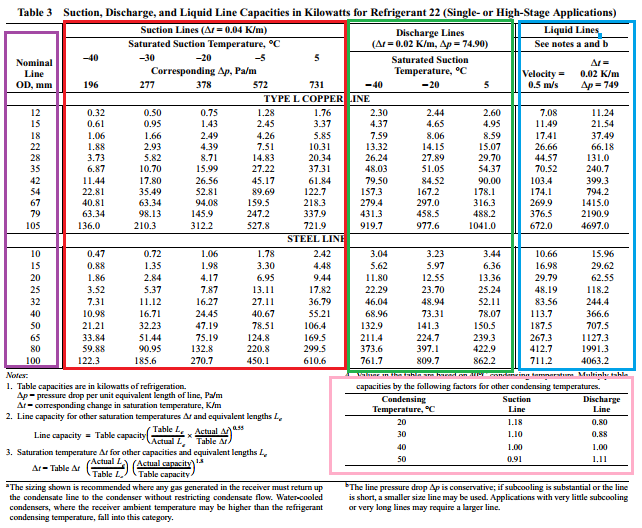

- ابتدا به جدول مربوط به R22 مراجعه میکنیم.

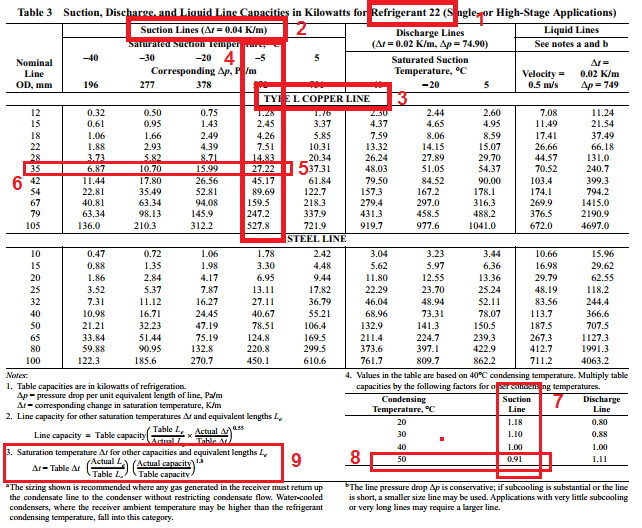

- سپس به کادر قرمز رنگ در شکل زیر که بیانگر اطلاعات مربوط به خط ساکشن است، توجه میکنیم.
- در مرحله بعد، به کادر 3 که اطلاعات مربوط به لوله مسی را نشان میدهد، دقت میکنیم.
- دمای اواپراتور را انتخاب میکنیم که در اینجا منفی 5 درجه است (کادر 4)
- بالاترین و نزدیکترین ظرفیت به 16 کیلووات را انتخاب میکنیم که در اینجا 27.22 کیلووات است (کادر 5)
- اگر به ستون چپ نگاه کنیم، سایز لوله 35 میلیمتر به دست میآید (کادر 6)

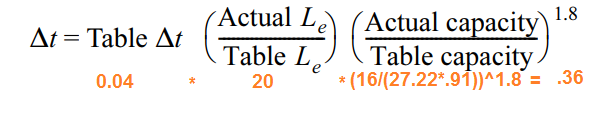

- در نهایت، دلتا T ناشی از افت فشار را محاسبه میکنیم (کادر 9)که افت دما 0.36 درجه به دست میآید. چون افت فشار کمتر از 1 کلوین است، بنابراین خط لوله با قطر 35 میلیمتر مناسب است. دقت شود عدد 0.91 از تقاطع کادر 7 که مربوط به خط ساکشن است و کادر 8 که نشان دهنده دمای کندانسیگ است بدست امده است.
