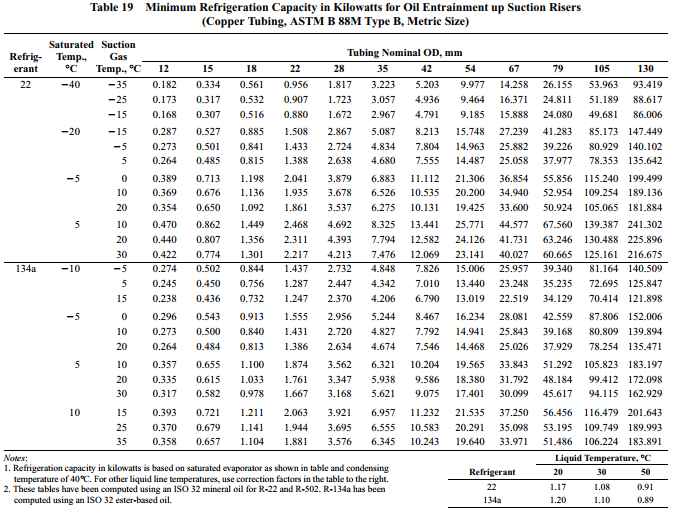

در مثال 2 به این نتیجه رسیدیم که سایز لوله عمودی میتواند 28 میلیمتر و سایز خط افقی 35 میلیمتر باشد. اما سوال این است که آیا این خط 28 میلیمتر میتواند روغن مخلوط با مبرد را به کمپرسور حمل کند؟ برای حل این موضوع به جدول 19 در شکل زیر مراجعه میکنیم.
مثال 3: یک خط لوله افقی به طول 20 متر بین اواپراتور و کمپرسور کشیده شده است. کمپرسور نسبت به اواپراتور در ارتفاع بالاتری نصب شده است و فاصله بین آنها 5 متر است. مبرد مورد استفاده R22، دمای اواپراتور منفی 5 درجه و دمای کندانسینگ 50 درجه سانتیگراد است. ظرفیت برودتی نیز 16 کیلووات است. سایز افقی خط لوله مسی 35 میلیمتر محاسبه شده و خط عمودی 28 میلیمتر در نظر گرفته شده است. آیا این خط لوله عمودی میتواند روغن را به کمپرسور برساند؟
- ابتدا ستون گاز R22 را از جدول زیر انتخاب میکنیم.
- سپس دمای طراحی خط ساکشن را انتخاب میکنیم (منفی 5 درجه).
- از ستون سایز لوله، سایز 28 میلیمتر را انتخاب میکنیم.
- حالا به انتخاب دمای گاز ساکشن(Suction gas temp) میرسیم. در اینجا دمای صفر درجه را انتخاب میکنیم (خودتان فکر کنید چرا صفر را گرفتیم؟).
- با تقاطع ستون سایز 28 و سطر دمای صفر در دمای اشباع منفی 5 به عدد 3.879 میرسیم.
- خوب عدد 3.879 کیلووات یعنی چه؟ این عدد بیانگر این است که اگر قرار است روغن از خط لوله سایز 28 مخلوط با مبرد بالا برود، باید از این خط لوله حداقل 3.879 کیلووات بار برودتی عبور کند. حالا سوال این است که بار برودتی ما چند است؟ 16 کیلووات. پس چون 16 کیلووات از 3.879 کیلووات بزرگتر است، روغن با مبرد از خط ساکشن بالا میرود. مسئله به همین سادگی حل شد!
با توجه به مطالب گفته شده، خط لوله افقی با سایز 35 میلیمتر و خط عمودی با سایز 28 میلیمتر نیازهای ابتدایی پایپینگ ما برای مبرد در خط ساکشن را برآورده میکند و طراحی آن مورد تایید است. اما یک سوال دیگر: در مسیر ما چندتا زانویی داریم. افت فشار آنها چه میشود؟ این موضوع را در مثال 4 توضیح خواهیم داد.
