طراحی پایپینگ و انتخاب سایز خط لوله مبرد( خط لوله افقی ساکشن-مثال 1)
چگونه سایز خط لوله ساکشن افقی بدون خط عمودی (رایزر) را انتخاب کنیم

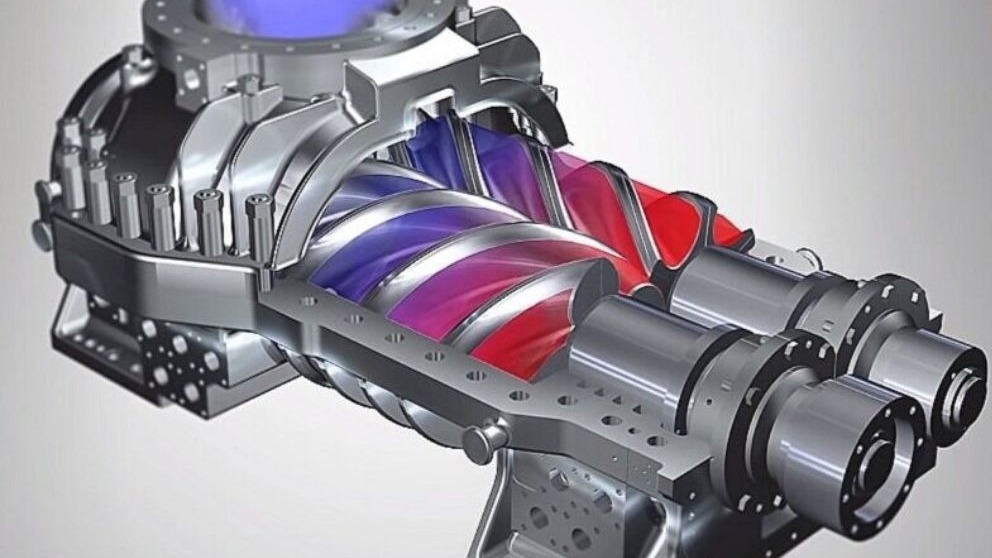

تعیین سایز خط مکش با خط عمودی(مثال 2)
یک خط لوله خوب در سیستم تبرید باید حداکثر افت فشاری معادل یک درجه سانتیگراد یا کلوین داشته باشد. دلیل بیان افت فشار بر اساس دما فراتر از این مقاله است، اما به طور خلاصه باید گفت که ظرفیت کمپرسور توسط دمای اشباع تعیین میشود.اکنون به مثال 2 توجه کنید که با در نظر گرفتن خط عمودی یا رایزر، مراحل محاسبه را توضیح میدهد.

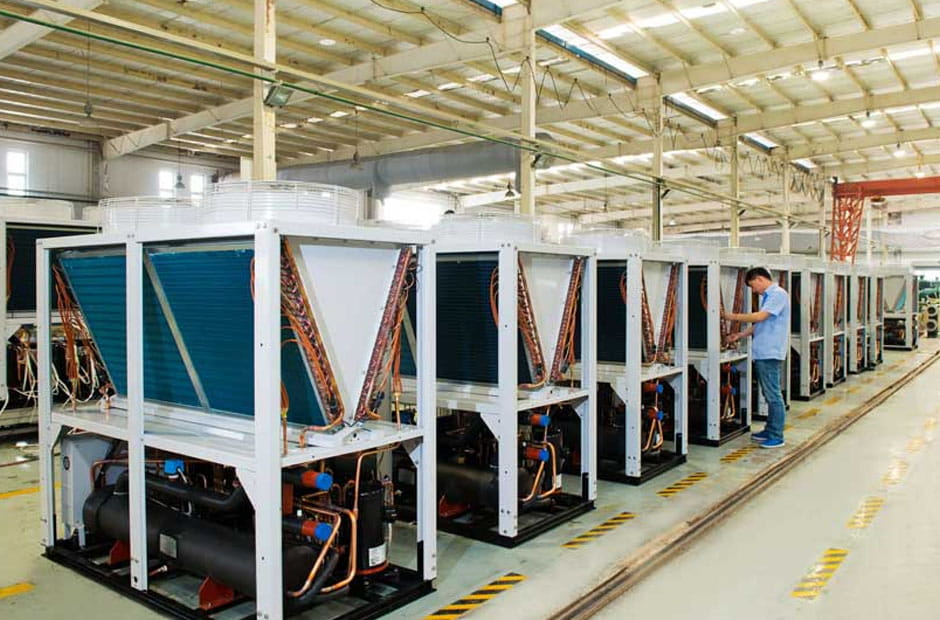

بررسی برگشت روغن در خط مکش عمودی(مثال 3)
در مثال 2 به این نتیجه رسیدیم که سایز لوله عمودی میتواند 28 میلیمتر و سایز خط افقی 35 میلیمتر باشد. اما سوال این است که آیا این خط 28 میلیمتر میتواند روغن مخلوط با مبرد را به کمپرسور حمل کند؟ برای حل این موضوع به جدول 19 در شکل زیر مراجعه میکنیم.

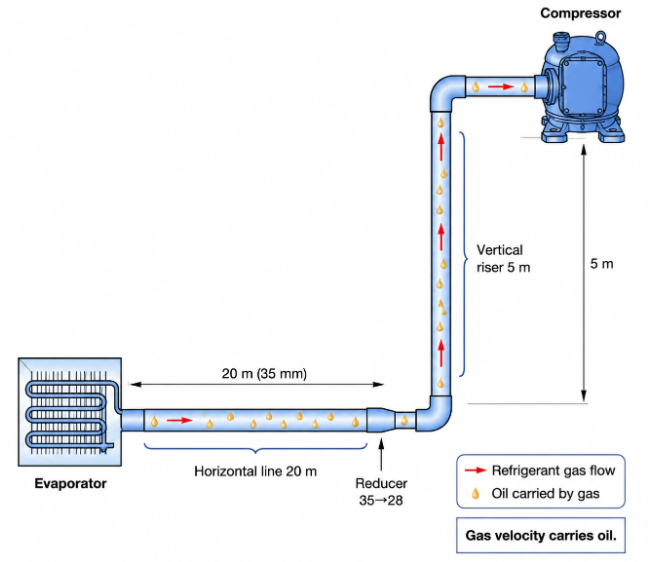

بررسی برگشت روغن و افت فشار در خط مکش واقعی(مثال 4)
اگر سرعت گاز مبرد بهدرستی انتخاب شود و اثر اتصالات هم با روش طول معادل در محاسبات در نظر گرفته شود، میتوان مطمئن شد که خط لوله هم از نظر برگشت روغن و هم از نظر افت فشار بهدرستی طراحی شده است.
